PANORAMA GENERAL
Campos de aplicación 1000Base-T Gigabit Ethernet
100Base-TX Fast Ethernet
Normas ANSI/TIA 568-C; ISO/IEC 11801 2ª Ed.; EN 50173; EN 50288-2-1
Clase de reanimación cardiopulmonar Eca

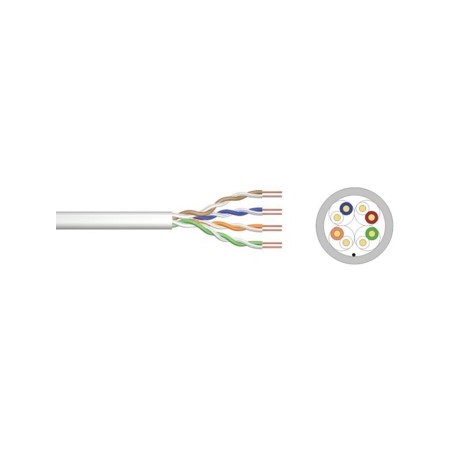

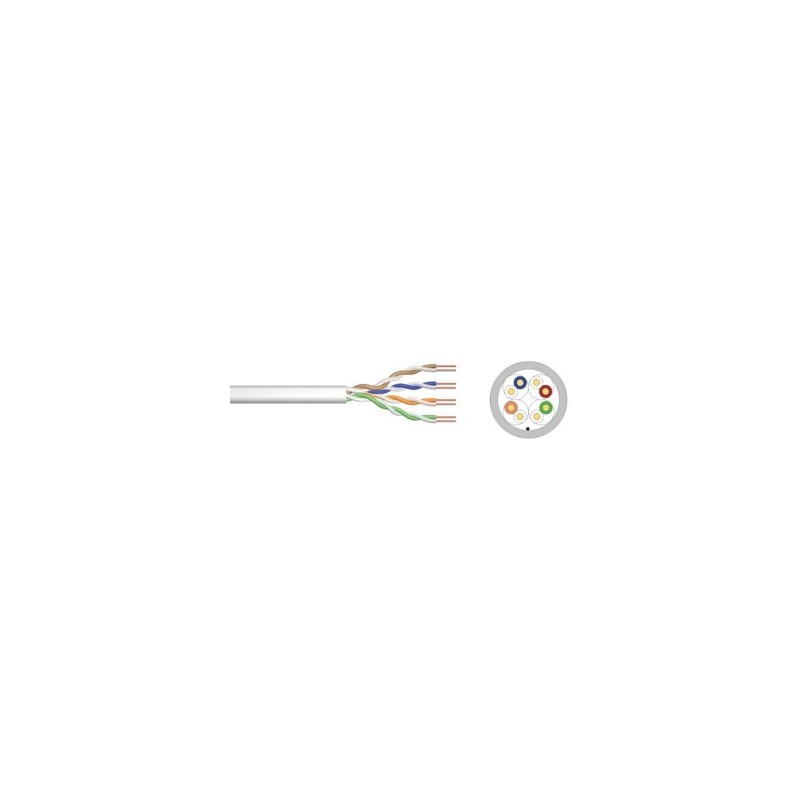

Propiedades Físicas
Conductor Recocido desnudo CCA; sólido AWG 23/1; diámetro nominal 0;55
mm Aislamiento PE (Polietileno)
Número total de conductores aislados 8; trenzados en 4 pares
Código de color Azul-blanco; naranja-blanco; verde-blanco; marrón-blanco
Blindaje individual de pares Ninguno
Blindaje general Ninguno
Cubierta exterior ECA según EN 50575 (PVC)
Diámetro exterior de la vaina 0;55 mm nominal
Color de la cubierta exterior Gris (RAL 7035)
Propiedades mecánicas
Carga de tracción 150 N máx.
Rango de temperatura de envío y almacenamiento -20 C hasta +75 C
Rango de temperatura de funcionamiento -20 C hasta +60 C
Rango de temperatura de las instalaciones 0 C hasta +50 C
Diámetro total 6;0 mm nominal
Propiedades eléctricas
Impedancia 100 5 Ohm @ 1-100 MHz
Capacitancia nom. 40 nF/km @ 800 Hz
Desequilibrio de capacitancia (par-tierra) 1;5 pF/m máx. a 1 KHz
Resistencia de aislamiento 2000M/km @500V.
Resistencia CC 130 Ohm/km máx. (Desequilibrio de la resistencia máxima
del 2%)
Resistencia del bucle de CC 262 Ohm/km máx. (Desequilibrio de la
resistencia máxima del 2%)
Resistencia a la tensión 72 Vcc máx.
Atenuación del acoplamiento 40 dB
Retardo de propagación nom. 553 ns/100 m
NVP 69% ----- File (Source Icecat): Click here
